Basicamente existem duas maneiras de obtermos o molde: pode ser um molde desenhado por inteiro, sem recortar o papel, ou um molde no qual desenhamos somente a metade e depois o recortamos. A seguir mostraremos como executar as duas formas, pois a decisão fica por conta de cada um, uma vez que outras técnicas também são válidas e poderão ser adaptadas.
Desenhando o molde sem dobrar e sem recortar o papel
Nessa técnica não se costuma dobrar nem cortar o papel. Dessa maneira podemos reutilizá-lo em outras oportunidades e, uma vez concluído, é interessante colar a escala impressa utilizada para futuras referências.
Para traçarmos o molde é necessário um papel resistente com largura e comprimento suficiente para desenhar o gomo, um esquadro grande, uma régua grande e controle das medidas, uma vez que vamos avançando os pontos para evitarmos erros.

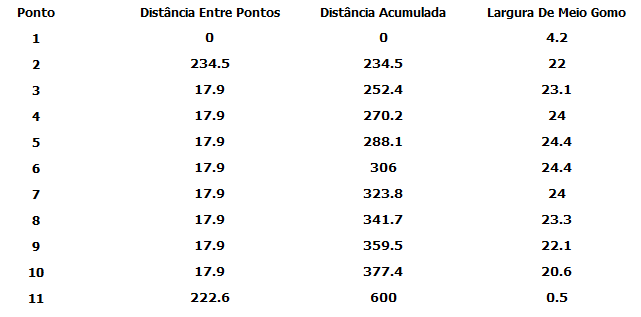

Abaixo temos a nossa tabela de pontos:
O primeiro passo será traçar uma linha ao longo do papel que vai dividi-lo em dois. Este será o eixo de simetria do molde. Usaremos como referência a borda do papel para fazer a linha o mais reta possível.

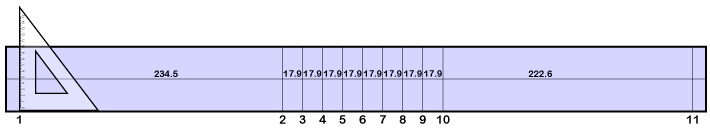

A poucos centímetros do começo do papel, à esquerda, e com a ajuda do esquadro traçamos uma linha vertical que representará o passo 1 da escala. Em seguida, utilizando as medidas da coluna Distância Entre Pontos, vamos traçando as demais verticais que representam os passos seguintes. É muito importante que sejam bem perpendiculares à linha central para não haver problemas na hora da confecção do balão.

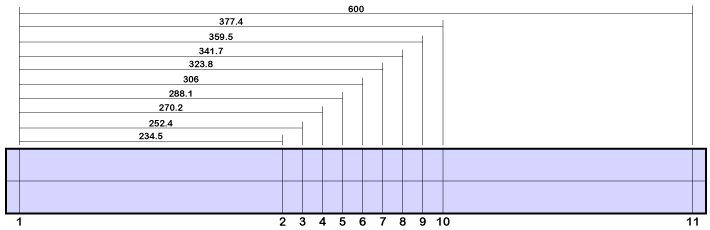

A coluna Distância Acumulada é a somatória dos comprimentos de todos os passos. Como os valores estão arredondados para uma casa decimal, poderá haver pequenas diferenças em relação à coluna de dados anterior. Nesse exemplo utilizamos essa coluna para traçar as verticais, com uma régua bem grande ou uma fita métrica para evitar confusões. Também colocamos o número do ponto na linha, o que nos auxilia a não traçar pontos errados.
A coluna de dados Largura de Meio Gomo é a distância entre o eixo de simetria e as bordas, de modo que temos de marcar dois pontos para cada passo, como ilustrado abaixo.
Depois de verificar todos os pontos novamente, unimos com linhas retas os pontos traçados e finalmente obteremos o molde do gomo que será utilizado para confeccionar o balão.
Traçando e recortando o molde com o papel dobrado
Nessa técnica costuma-se dobrar e cortar o papel para a obtenção do molde. Da mesma forma podemos reutilizá-lo em outra oportunidade e, uma vez concluído, é interessante colar a escala impressa utilizada para futuras referências.
Para traçarmos o molde é necessário um papel resistente com largura e comprimento suficiente para desenhar o gomo, um esquadro grande, uma régua grande e controle das medidas, uma vez que vamos avançando os pontos para evitarmos erros.
Abaixo temos a nossa tabela de pontos:
O primeiro passo será dobrar o papel ao meio, criando um vinco por toda a extensão. Ao abrirmos o papel notaremos a dobra no centro, que dividirá o papel em dois. Este será o eixo de simetria do molde que usaremos como referência.

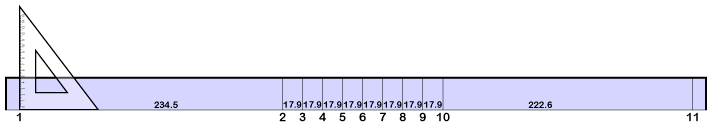

A poucos centímetros do começo do papel e com a ajuda do esquadro traçamos uma linha vertical que representará o passo 1 da escala. Em seguida, utilizando as medidas da coluna Distância Entre Pontos, vamos traçando as demais verticais. É muito importante que sejam bem perpendiculares à linha central.

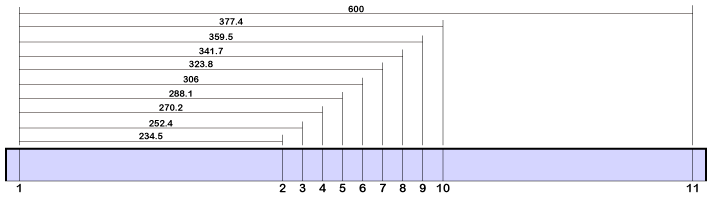

A coluna Distância Acumulada é a somatória dos comprimentos de todos os passos. Utilizamos essa coluna para traçar as verticais, com uma régua grande ou fita métrica, e colocamos o número do ponto na linha para evitar erros.
A coluna Largura de Meio Gomo é a distância da dobra do papel para as bordas, de modo que temos de marcar somente um ponto para cada passo.
Depois de verificar todos os pontos novamente, unimos com linhas retas os pontos traçados.
Com um estilete e muito cuidado, começamos a cortar o molde em cima das linhas que acabamos de criar.
Após executado o corte, temos o molde praticamente pronto.
Ao abrirmos o molde observamos que as linhas dos pontos só estão desenhadas até a metade. Podemos prolongá-las até a outra extremidade para nos auxiliar na hora do corte dos gomos. Finalmente temos o molde do gomo que será utilizado para confeccionar o balão.
Sugestões na escolha do molde
- Muitos moldes são semelhantes e as suas diferenças só podem ser notadas em um tamanho maior.
- Por comodidade ao traçar o molde, é recomendável escolher, se possível, aqueles com todos os pontos do mesmo tamanho.
- Um bom diâmetro para a boca é de aproximadamente 10% do comprimento do gomo para se obter uma margem de segurança. Leve isso em conta.
- Se o balão for pequeno e a escala tiver muitos pontos, podemos desenhar o molde observando as uniões e somando as distâncias entre essas etapas.
